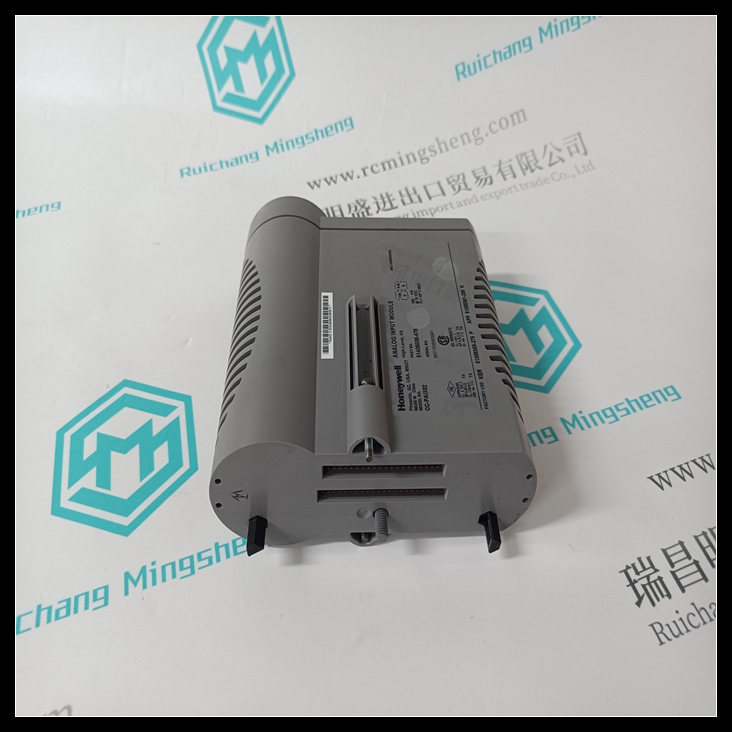

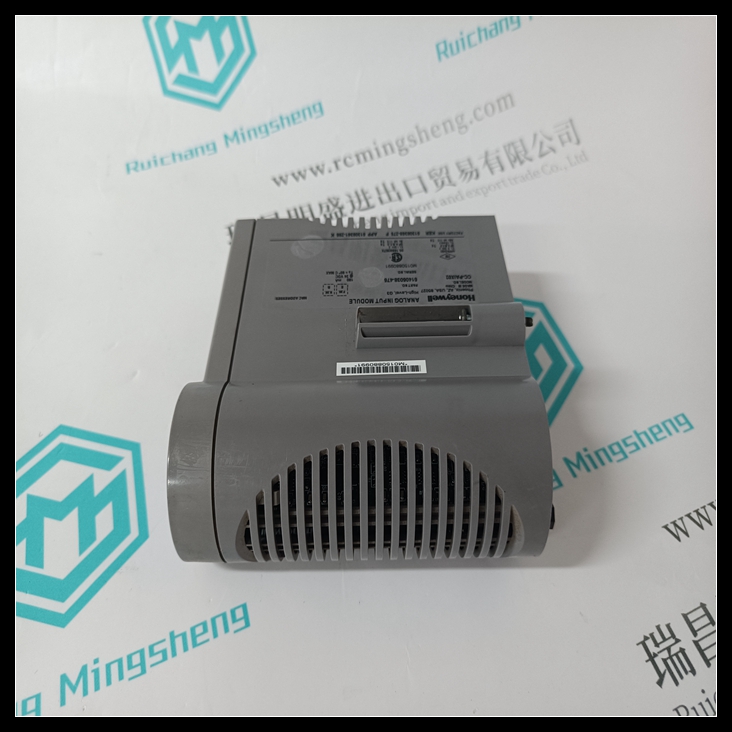

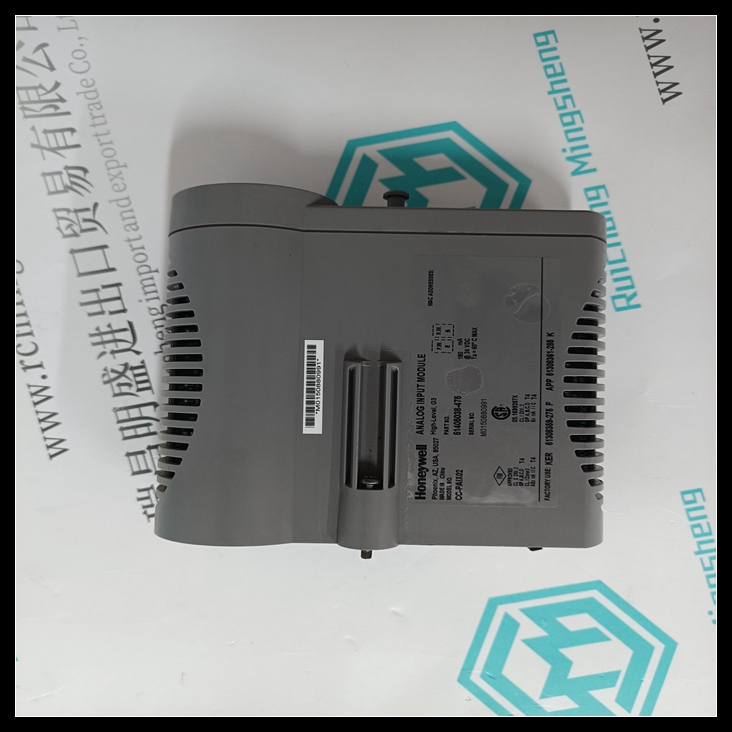

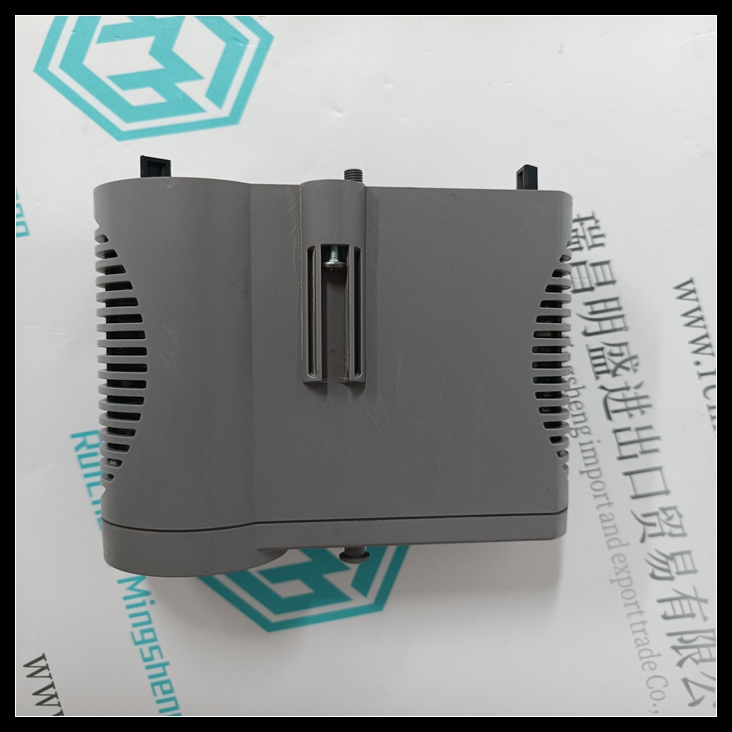

HONEYWELL CC-PAIX02溫度模塊,CC-PAIX02中文說明
模塊操作
電阻器和電容器網絡建立輸入閾值并提供輸入濾波。
光隔離器在現場輸入和模塊邏輯組件之間提供隔離。數據
來自所有16個輸入的數據被放入數據緩沖區。HONEYWELL CC-PAIX02模塊的電路LED顯示
此數據緩沖區中的16個輸入。
并串轉換器將數據緩沖區中的輸入數據更改為
總線接口單元。
檢查板ID并驗證模塊是否接收到適當?shù)倪壿嬰娫春?/p>
從總線接口單元（由模塊電源LED的狀態反映），總線
HONEYWELL CC-PAIX02溫度模塊
然后，接口單元讀取經過過濾、轉換的輸入數據。
此模塊的輸入/輸出接線板接線分配如下所示。
帶箱式端子的接線板每個模塊有25個端子，每個端子
可容納一個AWG#14（平均2.1mm2
橫截面）至AWG#22（平均0.36mm2
交叉
截面）導線，或兩根AWG#18（平均0.86mm2）以下的導線
橫截面）。當外部跳線
使用時，導線容量從AWG#14（2.10mm2）減少
)至AWG#16（1.32mm2
).
帶安全柵端子的輸入/輸出接線板每個模塊有18個端子。每個端子都可以
容納一條或兩根AWG#14（平均2.1mm2）以下的電線
橫截面）。
帶連接器的輸入/輸出接線板每個模塊有一個20針公接頭。交配
接頭為Amp零件號178289-8。AMP D-3000系列中的任何鍍錫觸點都可以
與連接器一起使用（Amp零件號1-175217-5，用于20-24的高接觸力插座
量規（0.20-0.56mm2
)電線），1-175218-5用于16-20量規（0.56）的高接觸力插座-
1.42mm2
